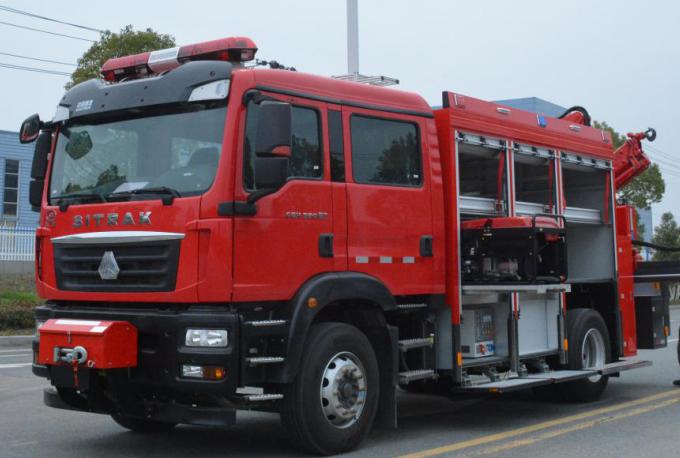

JDF5130TXFJY90/Z6抢险救援消防车广泛适用于消防救援、交通路政、工矿企业等单位紧急救援、抢险救灾、交通事故施救、安全生产事故应急处突等。

整车主要由汕德卡ZZ5206N471GF5特种作业车底盘、上装厢体、电源保障系统、随车起重折臂吊机、高杆照明系统、器材舱、平式/立式拓展板机构、卷帘门、梯台及护栏、警灯警号、随车器材等组成。

一、 驾驶室

Ø 结构：平头、原装双排座四门驾驶室；采用高强度镀锌钢板冷冲压成型焊接，外形美观密封性好。

Ø 座位设置：2+4人；其中前排2人，后排4人。后排靠背处设有四个空气呼吸器固定架。配备有中控门锁，驾驶员配备气囊减震座椅，带有记忆功能有效缓解疲劳，提高驾乘舒适性。设有可视倒车、倒车雷达、行车记录仪等

Ø 翻转机构：电动举升翻转助力，前翻。

Ø 驾驶室外部：驾驶室顶部装配1.6米长排爆闪警灯

二、 整体布局

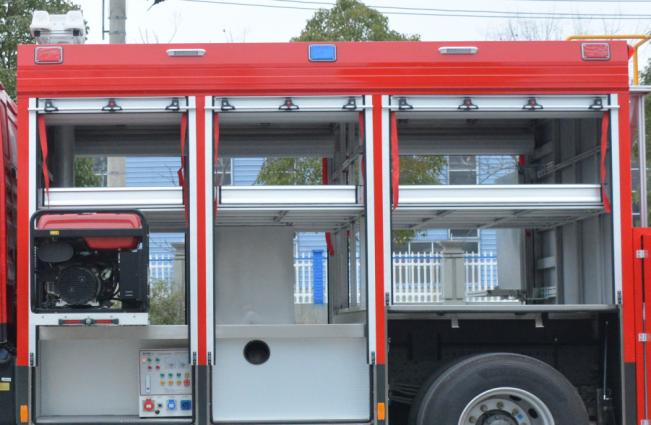

发电照明区左侧器材舱布置有平式拓展板装载汽油发电机，给整车应急供电；右侧器材舱布置有立式旋转拓展板，方便消防员快速取用/收纳器材和专用工具；中间布置有大功率高杆升降照明装置，为救援现场提供场地照明和指向照明，为救援现场提供可靠保障。

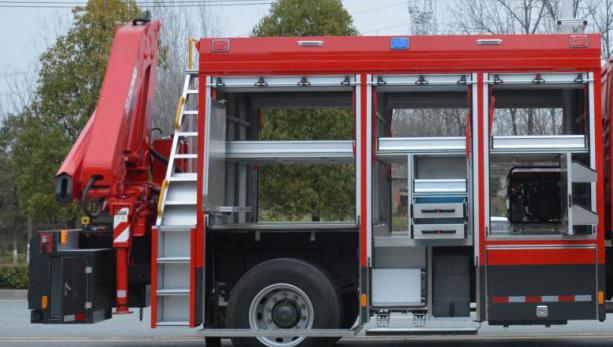

救援装备区主要布置多层级器材装备架，均设计有下翻式踏步，上层器材架主要装备轻型不常用的装备器材，中层主要放置使用频率高的装备器材，下裙箱主要放置重型常用器材装备。

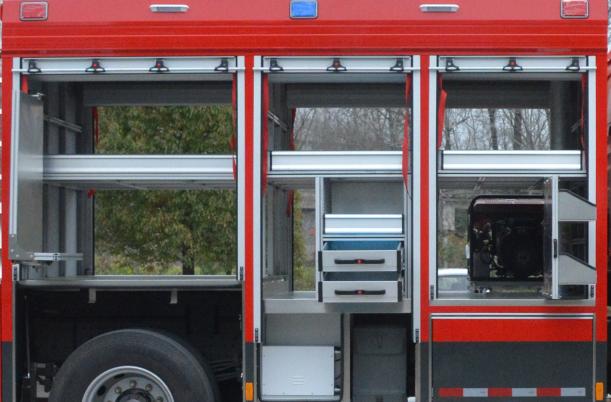

（左侧器材舱实物图）               （右侧器材舱实物图）

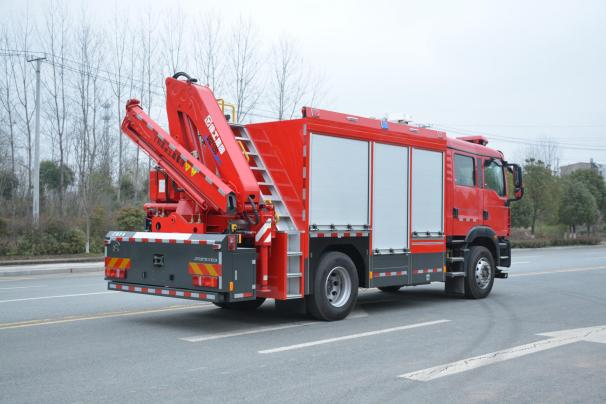

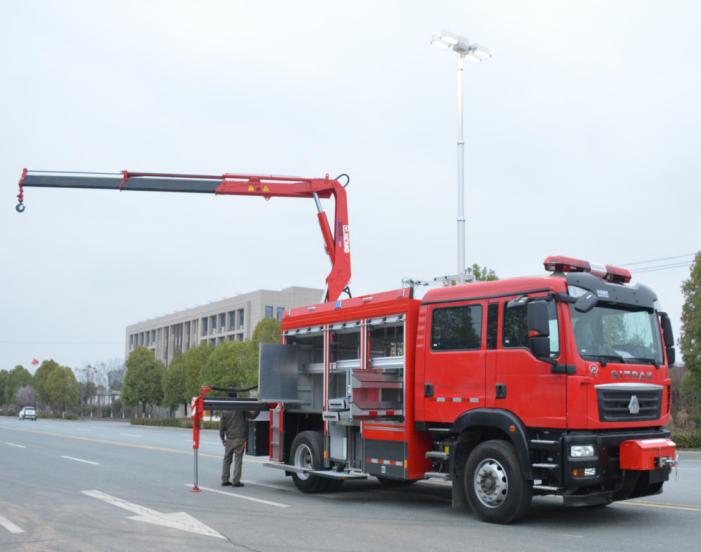

吊装作业区主要装备折叠臂吊装设备，配备有伸缩臂液压支腿及双侧操控接口，吊装作业区左右侧均配备有器材舱，放置支腿垫木等随车器材装备，右侧还设计有登顶梯台，配备上车拉手及安全护栏。

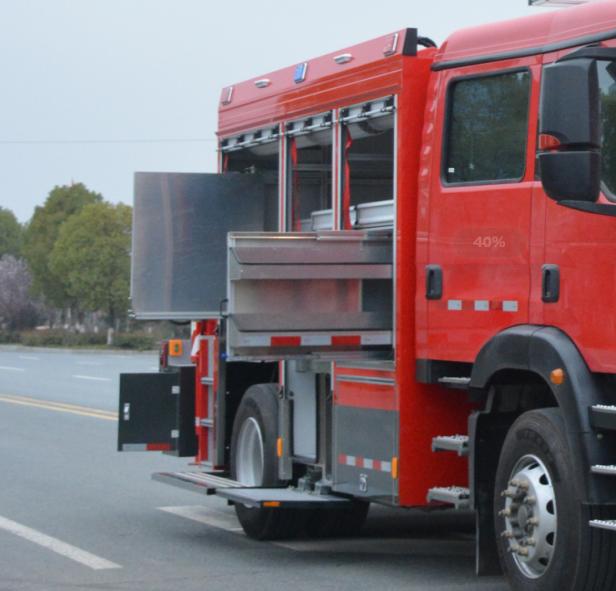

平式、立式拓展板机构：器材舱内左右侧设计有平式抽拉拓展板和立式旋转拓展板、立式抽拉拓展板机构，专用于收纳固定专用设备和器具。

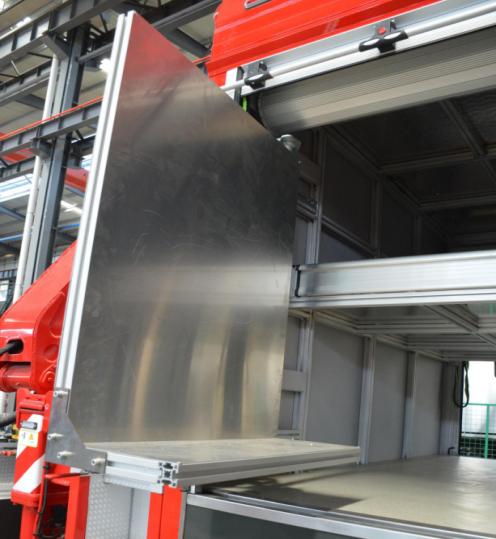

平式拓展板采用重型多节滑轨抽拉式结构，装配有车载发电机，采用该机构能轻松拉出车载发电机，便于操作启动、关闭和维护保养设备，利于发电机排烟散热，提高发电机连续负载能力。平式拓展板采用进出双向锁定限位，安全便捷操作简便。

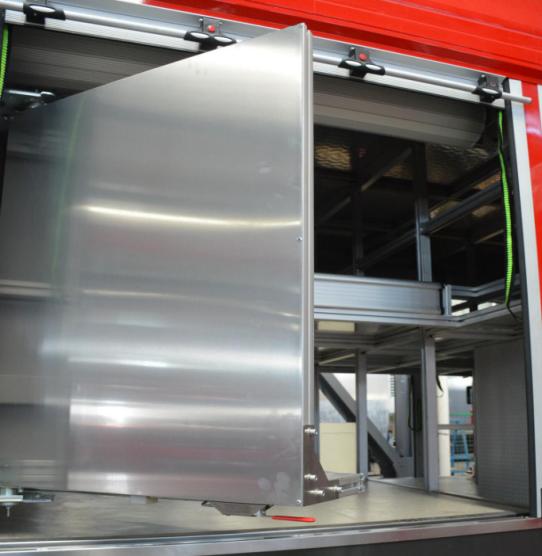

右侧后器材舱布置有立式旋转拓展板，前板装配有双层器具收纳盒，收纳存放小型工具和专用器材，背板采用挂式支架，收纳专用扳手、卡钳、剪刀等器具；右侧前器材舱布置有立式抽拉拓展板机构，采用重型多节滑轨抽拉式结构，方便消防员快速取用/收纳器材和专用工具等。

防水设计：在车辆改装过程中涉及到外观覆盖件开孔的过程，主要是驾驶室顶长排警灯、上装厢体频闪警灯、升降照明设备等线路需要穿孔进入到设备区（通讯/供电），为保证车辆在使用过程中，不发生雨水渗漏现象，上装厢体及驾驶室本体上的所有孔洞均进行了密封防水设计。

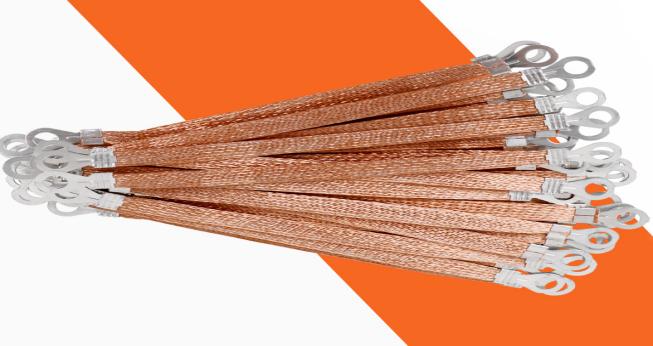

防雷接地设计：本车设计配备有防雷接地系统，能保证系统设备在各种天气情况下的安全使用。设计对整车电气线路中的电源地、防雷地予以分别设置。通过专用的接地线避雷桩与车体系统的避雷接地相连，防止雷击由车顶天线窜入对车辆造成破坏，也防止雷击由线缆窜入或感应高压对车体造成破坏。

 梯台、扶手及护栏：为便于取用/收纳应急救援装备器材，符合安全和人机工程要求，本车根据实际使用需要，设计有各种梯台、扶手、安全护栏等辅助设施。

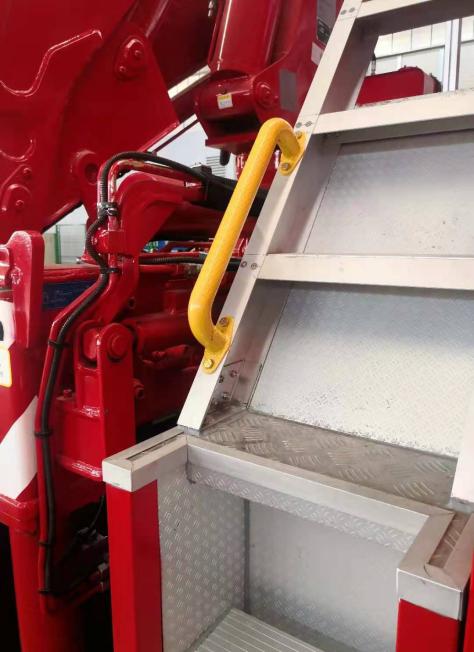

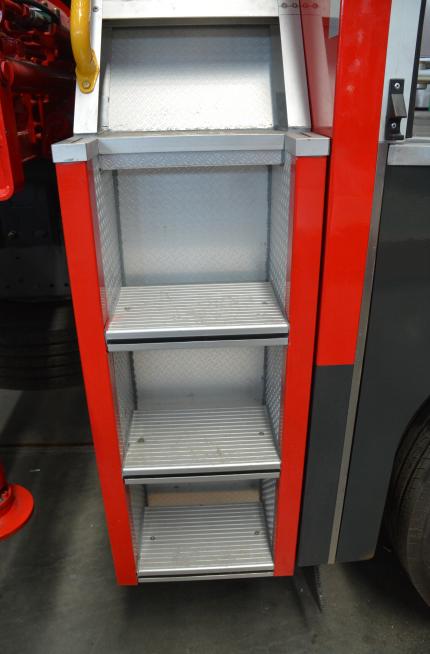

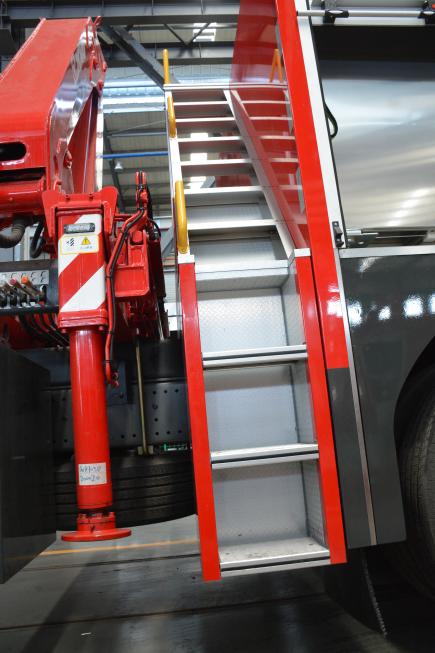

厢体尾部设计有固定式登顶梯台，梯台踏步采用定制铝合金型材，采用防滑工艺处理，踏步深度和高度符合人机工程和相关标准要求。

器材舱布置：器材厢内骨架采用40*40/40*80铝合金型材通过锚式连接销。器材箱内饰板及底板均采用平铝板或碎花铝板粘接，脚踏及器材箱车顶部位采用3mm厚花纹防滑铝板铺设。整车各装备器材舱收纳存放布置的基本原则：

（1）按战斗编成和战斗展开设计器材集成；

（2）按人体工程学原理设计各种器材托架；

（3）无须任何攀登工具，取用箱内任何器材简明实用的原则；

（4）按使用逻辑关系和使用频率放置器材；

（5）站在地面或踏板上1-2动作内取用任何器材。

（6）按器材的使用频率和实战灭火的需要配置和放置器材。

（7）使用防锈、防振、防脱落、防划伤的专用夹具固定器材。

（8）器材布置紧凑、装夹牢固，取用方便；

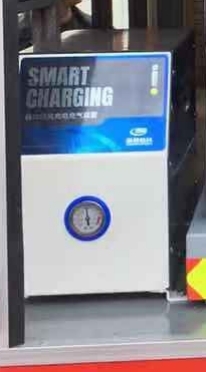

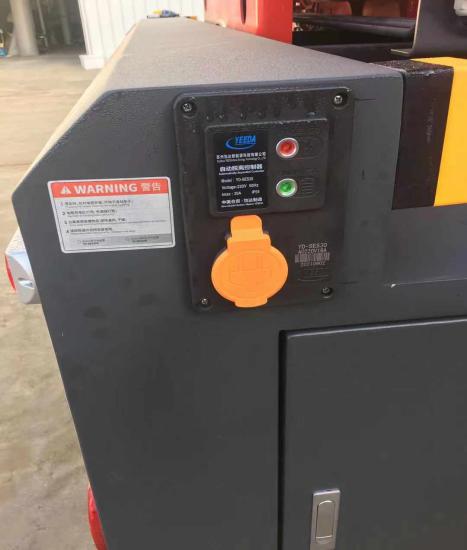

5.10自动分离式充电充气装置：自动充电充气装置采用用苏州怡达新能源科技有限公司YD-SES30A型自动脱离充电充气系统，由自动绕线器提供的220V电源，通过分离式弹性插头给车辆供电供气，当电瓶充满、储气罐压力达到设定值后系统自动停止工作，当需要出动车辆时，驾驶员只需打开启动钥匙，车辆启动时分离式弹性插头自动与车辆充电充气接口分离，当出现异常情况不能自动分离时，会发出声光报警提醒驾驶员查看故障或手动分离，达到快速出动车辆的目的。

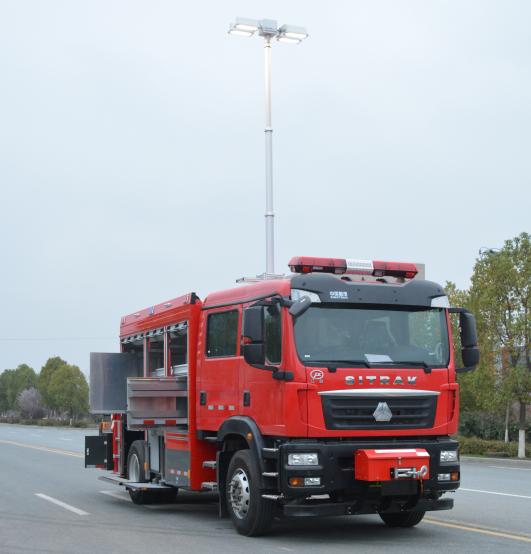

三、 升降照明系统

Ø 发电机组主要技术参数

Ø 发电机型号：NGS13000TE型

Ø 额定功率：13KVA

Ø 制造商：英格（本田发动机）.

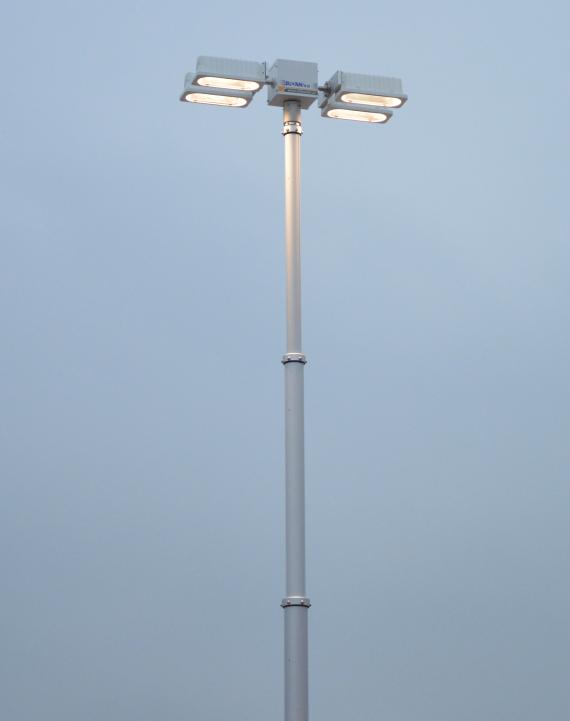

Ø 升降照明灯主要技术指标：

Ø 制造商：美国威尔伯特

Ø 型号：NS6-20-4000；国内检测型号：YZH4-4.4CFA。

Ø 主照明灯功率：≥1000W×4，启动时间：即点即亮；

Ø 离地高度：8m，安装高度：1.75m内

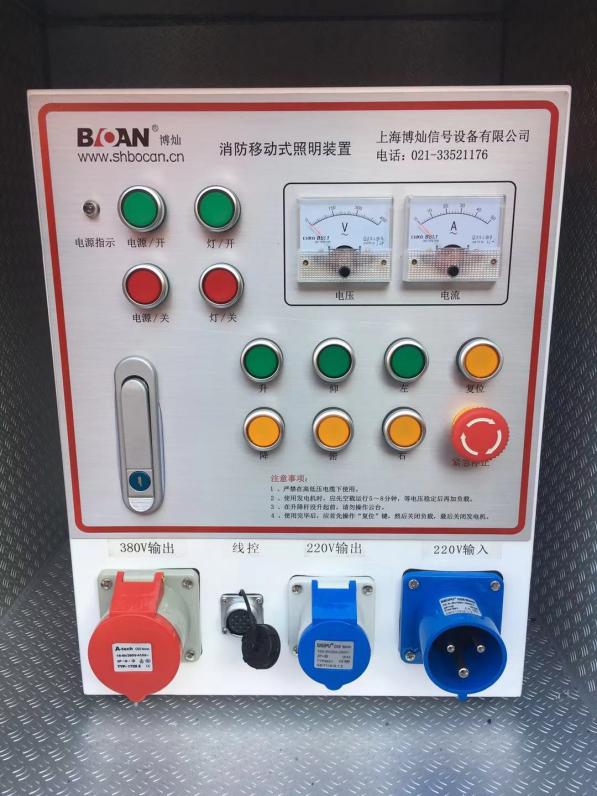

Ø 配电箱：设有功能控制键、仪表、各种操作全部集中于控制箱上，并能准确快捷的控制全部运转动作，配置无线按键。

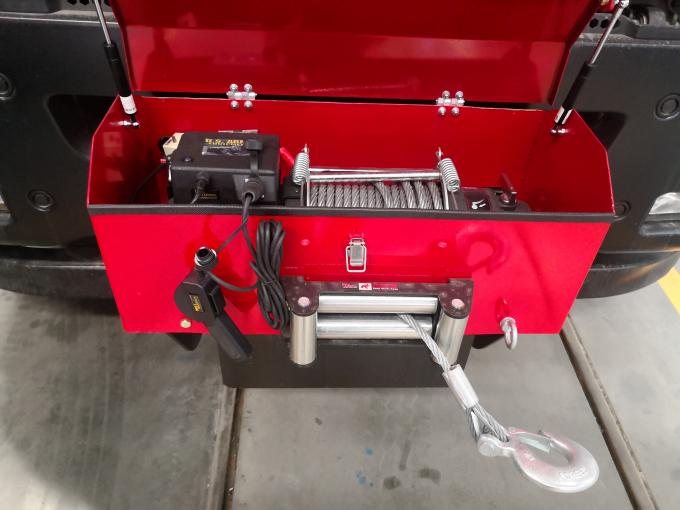

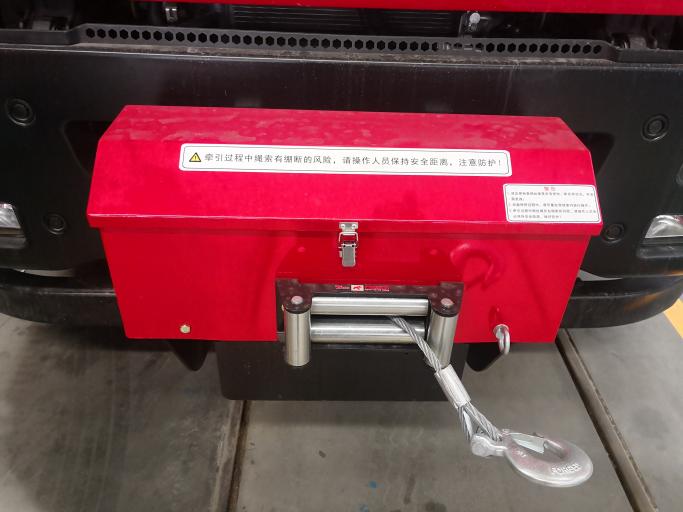

四、 牵引绞盘

Ø 牵引绞盘的主要技术指标：

Ø 美国麦尔-马克公司（MILEMARKER）电动绞盘（24V DC）

Ø 型    号：M16型

Ø 驱动型式：电动

Ø 最大拉力：72KN

Ø 最大牵引速度：4.0m/min

Ø 钢绳工作长度：35m（有效长度30米）

Ø 钢丝绳直径：13mm

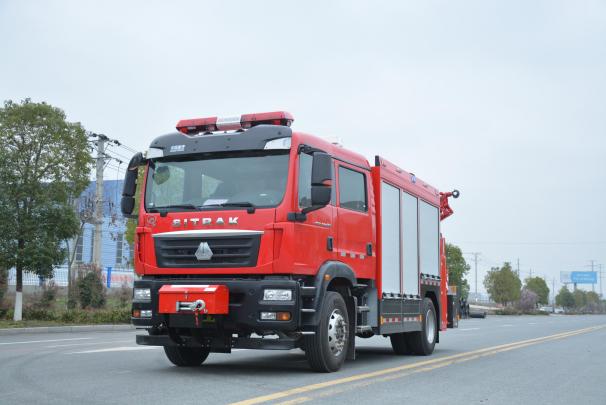

Ø 安装位置：绞盘采用国外技术安放于车头保险杆前部，钢丝通过合理的导向轮延伸到车前，以保证力强劲，稳定可靠。

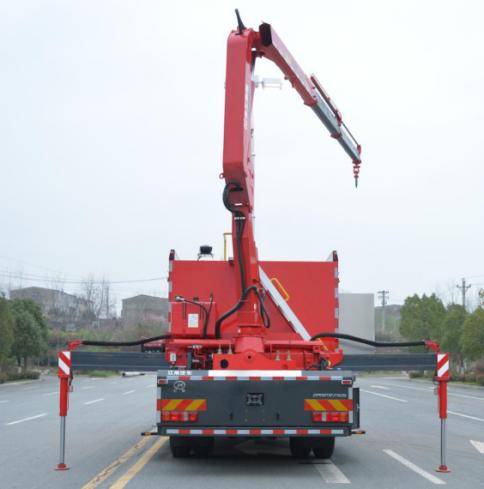

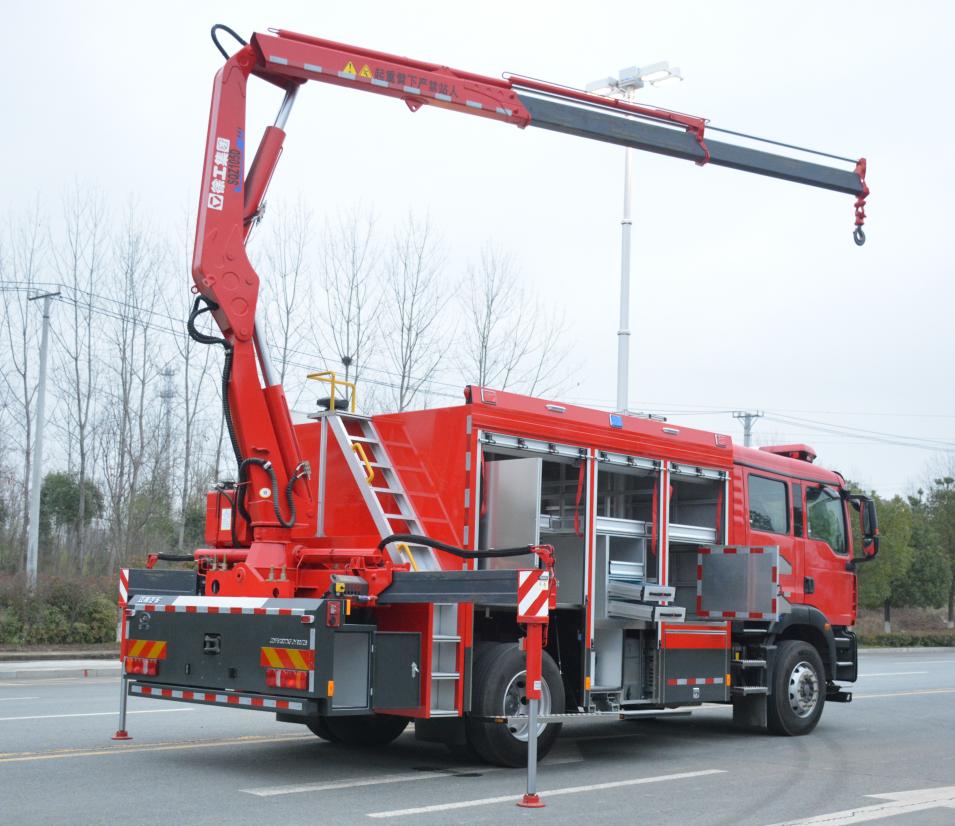

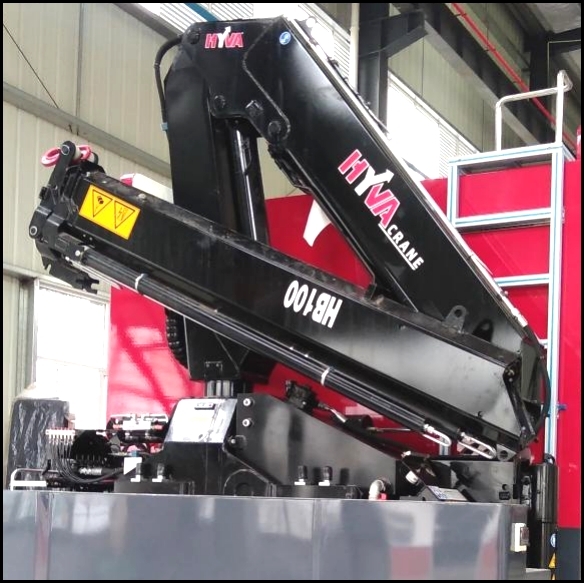

五、 随车起重机

Ø 型号:                 HB100E2

Ø 驱动型式：            液压

Ø 最大起升质量：        5000kg

Ø 最大起升力矩：        8.9t·m

Ø 最大幅度：            7.64m

Ø 最大升起高度过        10.5m

Ø 回转角度：      -90°~+90°全回转

Ø 制造商：           荷兰海沃机械

Ø 安装位置：安装于消防车辆尾部，处于整车纵向中心线上。

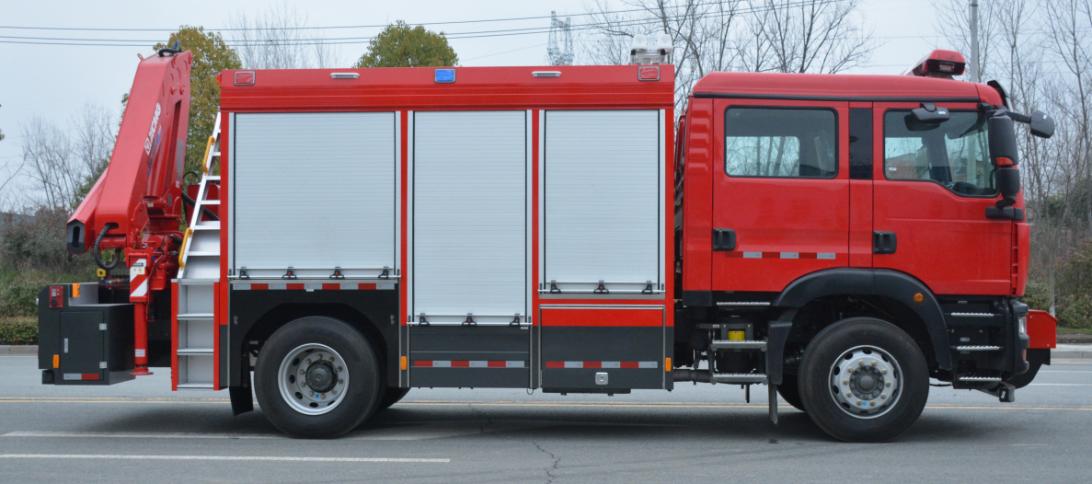

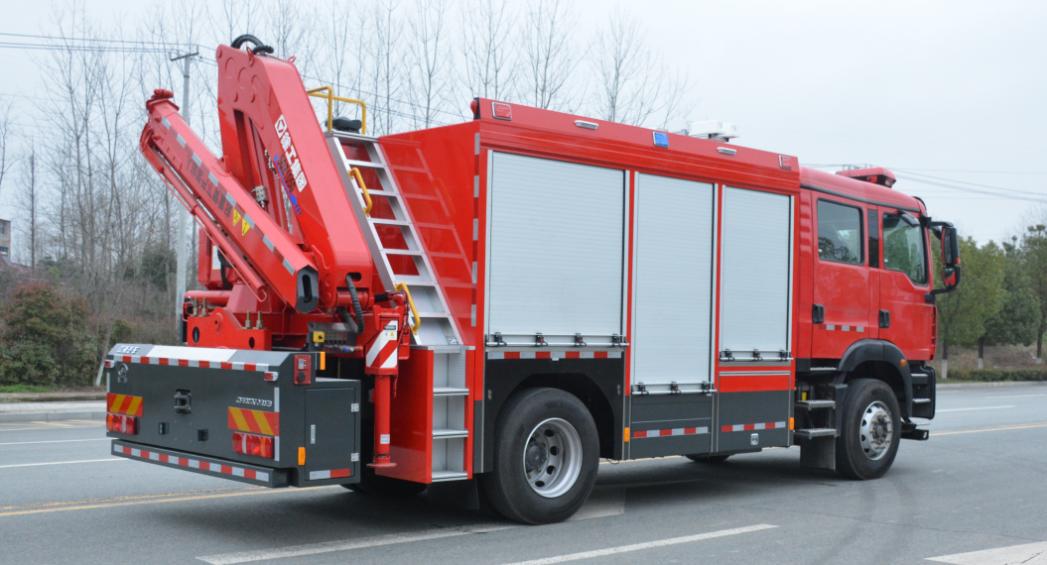

七、多方位图
